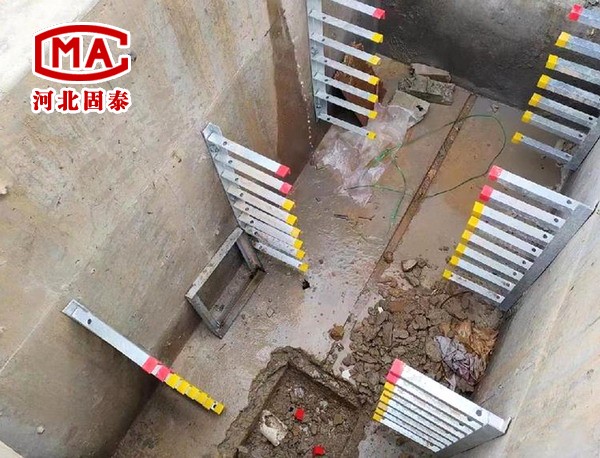

在综合管廊、地下管廊、工业厂房以及设备管线集中区域，管廊支架承担着管道、电缆桥架、风管等设施的支撑作用。实际项目中经常会接触到41、52、62、3823、5234等型号。刚开始接触这类产品时，型号看起来比较简单，真正进行选型时还需要结合槽钢规格、支架长度、连接方式和实际荷载来判断。管廊支架属于承重连接构件，型号选择与现场安装条件之间有比较直接的关系。
从工程使用角度看，管廊支架通常由槽钢主体、连接件、螺栓及配套安装附件组成，通过组合形成单层或多层支撑结构。槽钢上设置连续安装孔，可以根据管线位置调整连接件的位置，这种结构对于管廊内部空间有限、管线排列比较密集的项目比较实用。支架安装完成后，管道或桥架的荷载通过连接件传递至槽钢，再由支撑结构传递到建筑主体。
管廊支架常见型号及结构区别
41、52、62是工程中较常见的槽钢系列编号，3823、5234等型号则通常用于表示特定截面组合或支架规格。不同产品体系对于型号数字的定义可能存在差异，因此实际采购和施工时不能只按照数字判断承载能力。比如同样属于41系列，槽钢壁厚、孔型、材质以及表面处理不同，实际使用性能也会有所变化。
对于3823、5234等规格，在实际工程图纸中还需要进一步确认截面尺寸、钢材厚度、长度以及连接附件。管廊支架的型号主要解决的是规格识别问题，具体承载能力还与支架跨度、受力方向、固定点间距等因素有关。因此工程人员在确定规格时，通常会把型号与结构尺寸一起核对。
管廊支架的主要功能
管廊支架最基本的作用是承托管线，并使管线保持设计位置。在综合管廊中，给排水管道、电力电缆、通信线路以及其他辅助管线往往需要分层布置，支架可以形成相对清晰的空间层次。对于部分需要后期调整位置的管线，带孔槽钢配合螺母、螺栓进行连接，也能够减少现场反复焊接的工作量。
另外，管廊支架还具有一定的空间整合作用。通过立柱、横梁和连接件组合，可以形成悬臂式、门型、双拼式以及多层支架结构。不同结构对应的受力状态不同，设计时应根据管线重量和支架跨度进行计算。尤其是多层桥架同时安装时，上层和下层荷载需要分别考虑，不能只看单根管线的重量。
材料与表面处理需要重点关注
管廊支架常采用钢材制作，工程中可根据设计要求选用相应强度等级的结构钢。钢材的屈服强度、抗拉性能以及截面尺寸都会影响支架的承载表现。对于长期处于地下或潮湿环境的管廊，表面防腐处理也比较重要，常见处理方式包括电镀锌、热浸镀锌以及其他防腐涂层。
热浸镀锌支架表面形成锌层，可以对钢基体提供隔离保护，适合对耐腐蚀性能有要求的管廊环境。实际选择时应关注镀层厚度、外观完整性以及切口、孔洞等位置的防护情况。对于存在特殊腐蚀介质的环境，还需要结合设计条件确定材料及表面处理方案。
41、52、62系列如何进行选型
管廊支架选型首先要看所承载的管线重量。以电缆桥架为例，需要计算桥架自重、电缆重量以及可能存在的附加荷载，然后根据支架间距确定单个支撑点需要承担的荷载。管道支架还需要考虑管道本体重量、介质重量以及运行状态下可能产生的附加载荷。
第二项需要关注的是支架长度。悬臂越长，根部产生的弯矩通常越大，因此同一型号的槽钢，在不同悬臂长度下所对应的实际承载条件也不同。现场安装空间较宽时，可以通过缩短悬臂长度、增加支撑点等方式改善受力状态。支架间距也应按照设计计算结果确定。
第三项是连接方式。41、52、62等槽钢系列通常能够通过螺栓连接形成不同结构，连接件的位置可以按照管线排布进行调整。对于需要多层布置的管廊，可采用横梁与立柱组合，使不同高度的管线分别获得支撑。
3823、5234型号的应用特点
3823、5234等型号在实际使用中需要结合对应的截面图纸理解。对于采购人员来说，提供型号之后还应核对槽钢截面尺寸、壁厚、孔距、长度和材质。只提供一个型号数字，有时无法完整判断产品规格，这一点在批量采购时尤其需要注意。
如果项目中同时存在不同规格的管道和桥架，可以按照荷载大小及安装空间分别选择支架型号。较大的管线集中区域需要重点核算支架根部和固定点的受力情况。对于跨度较大的位置，还可以采用双槽钢组合或增加辅助支撑，提高整体结构的稳定性。
管廊支架安装时的注意事项
安装前应检查槽钢是否存在明显弯曲、变形以及表面防腐层破损，同时核对孔位和连接附件。放线时要按照施工图确定支架标高、水平位置以及固定点间距。支架安装完成后，应检查横梁水平度、立柱垂直度和连接螺栓紧固情况。
现场施工中比较容易忽略的是支架受力后的变形问题。支架安装完成并放置管线后，应观察悬臂端是否出现明显下挠。如果发现支架间距过大或者荷载超过设计条件，应及时由技术人员重新核算。对于振动设备附近的管线，还应考虑运行过程中的动态影响。
管廊支架采购与使用建议
选择管廊支架时，可以先根据设计图纸确定41、52、62、3823、5234等型号范围，再核对材质、截面、厚度、长度、孔距及表面处理。对于同一项目存在多种管线的情况，建议将每种管线的重量和支架间距整理出来，再确定对应规格，这样比单纯按照外观或者型号数字选择更加可靠。
总体来看，管廊支架属于结构简单但工程要求比较明确的支撑产品。41、52、62、3823、5234等型号能够覆盖不同安装结构和使用条件。实际应用中，型号只是选型的起点，材料、截面尺寸、支架长度、连接形式、固定方式以及设计荷载共同决定最终的使用条件。按照工程图纸进行核对，并结合现场空间和荷载进行选择，才能使管廊支架在长期运行过程中保持稳定的支撑状态。
